Pig Cleaning

PIG 크리닝의 목적

PIG 크리닝의 목적 배관내부에 잔존하는 이물질 (MUD,SAND,SLUDGE,GREASE, RUST,MILL SCALE) 및 배관 공사 중 관 내부로 유입 가능성이 있는 이물질 (용접봉, 용접 SPATTER, 모래, 진흙, 공구류, 나무, 안전장구 등)을 제거하여 배관내부의 청정도를 높여 제품의 순도품질을 높임과 동시에 설비의 수명을 연장하고자 하는데 그 목적이 있습니다.

일반적인 절차

01준비작업
02배관상의 밸브나 계기류 제거 (작업공간 확보)
03LAUNCHER, RECEIVER 설치
04L/T 및 R/T의 각종 CONNECTOR 여부
05AIR BLOW
061차 PIGGING (FORM PIG)
  • 1. CLEANING초기 관통테스트
  • 2. 초기 이물질 제거
072차 PIGGING (BRUSH PIG)
  • 본격적인 CLEANING 작업으로서 먼지, 녹 등을 제거
083차 PIGGING (SPONGE PIG)
  • 1. 마지막 단계의 CLEANING
  • 2. 잔류 가능성이 있는 미세 이물질 제거
094차 PIGGING (SPONGE PIG)
  • 검사 : 1. INSPECTION
  •     2. 먼지 등의 침투 두께 측정
10AIR BLOW
11밸브 및 계기류의 복구
  • 작업종료

PIG의 종류

MODEL 형태 주요기능
FORM PIG
  • CLEANING초기 배관 내부 관통 테스트
  • 초기 이물질 제거
  • Gr "AA", "A"에 적용
BRUSH PIG
  • PIG표면 전체에 WIRE BRUSH를 부착한 가장 강력한 형태의 PIG
  • 기존 배관 (노후관)의 SCALE 제거
  • Gr "AA", "A"에 적용
SPONGE PIG
  • 마지막 단계의 CLEANING
  • 잔류 가능성이 있는 미세 이물질 제거
  • Gr "AA", "A", "B"에 적용

검사 기준표

※ 상기 표의 RUST, DUST의 침투 두께는 Sponge Pig의 몸통부분을 절단하여 표면으로부터 중심부로 침투된 평균 값 임
SIZE 4" 6" 8" 10" 12" 14" 16"이상 비고
LENGTH
1km 이내 2 2 3 3 4 5 6
1km ~ 2km 3 4 5 5 6 7 8
2km ~ 3km 5 5 6 7 8 9 10
3km ~ 4km 7 8 8 9 10 12 15
4km 이상 10-15 10-15 10-15 15-17 15-20 15-20 17-25

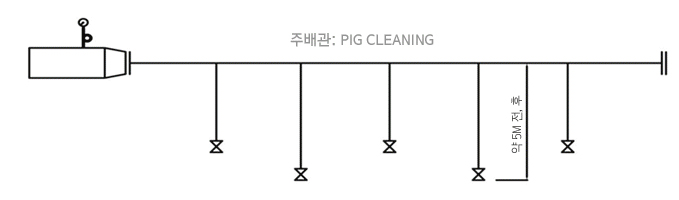

AIR BLOWING 작업 예시

상기 그림과 같이 주 배관의 PIGGING 작업 시 PUMP 주변 HEADER BRANCH LINE을 대상으로 약 5M 전, 후의 PIGGING이 불가능한 배관으로 각 LINE상의 VALVE 조작으로 개별 배관에 대한 PACKING BLOW를 실시한다.

장비 설치 및 작업 사진

"A" TYPE LAUNCHER TRAP FOR "AA"/"A" GRADE PIGGING

"B" TYPE LAUNCHER TRAP FOR "B" GRADE PIGGING

"A" TYPE RECEIVER TRAP

"B" TYPE RECEIVER TRAP

DUST COLLECTION BAG 설치
